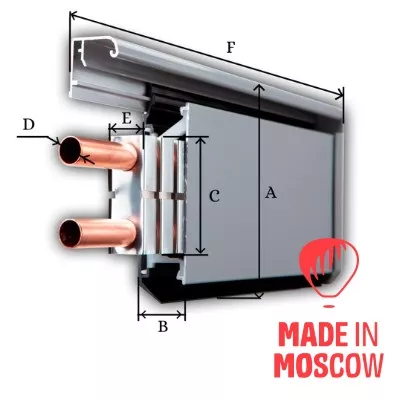

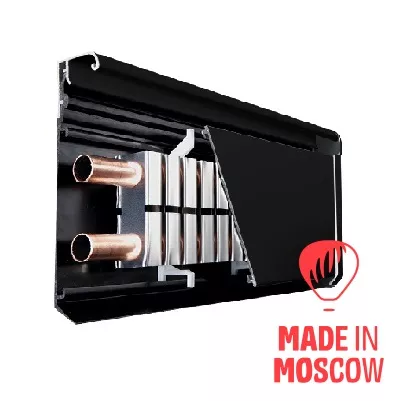

سیستم گرمایش قرنیزی مدل Charley شرکت Technixx ابعاد گرمایش قرنیزی: A - ارتفاع قرنیز - 140 میلی‌متر B - عمق محصول نصب شده بر روی دیوار - 30 میلی‌متر C - ارتفاع ماژول گرمایش - 64 میلی‌متر D - قطر لوله مسی - 15 میلی‌متر E - عمق ماژول گرمایش - 23 میلی‌متر F - طول کارخانه عناصر قالب‌گیری شده - 2000 میلی‌متر مشخصات سیستم گرمایش قرنیزی : حجم خنک‌کننده در یک متر خطی از سیستم 0.26 لیتر بر متر است، مقاومت هیدرولیکی بیش از 0.018 متر در st/mp نیست، حداکثر فشار آزمایش 25 کیلوگرم بر سانتی‌متر مربع است و طول یک مدار گرمایشی مجاز تا 20 متر. سیستم گرمایش قرنیزی "Charley" شامل ماژول گرمایش، پروفیل آلومینیومی بسته‌بندی، نوار پشتی مقاوم در برابر حرارت، براکت‌ها، اتصالات اتصال دهنده و عناصر چرخشی و عناصر انتهایی و آلومینیومی است که امکان ایجاد تصویر نهایی و ظاهر زیبایی‌شناختی سیستم گرمایش از کف با هر شکل هندسی را فراهم می‌کند. ماژول گرمایش قسمت اصلی گرمایش قرنیزی است. این ماژول شامل لوله‌های مسی با قطر 15 میلی‌متر است که بر روی آن نوار آلومینیومی با لامل‌ها(صفحه) محکم کاشته شده است. لامل‌ها با روش مندریل بر روی لوله قرار می‌گیرند. طراحی منحصر به فرد ماژول گرمایش "Charley" این است که فینینگ ماژول گرمایش می‌تواند به صورت تک ("استاندارد") یا دوگانه ("قدرت") ساخته شود که به شما امکان می‌دهد از ماژول‌هایی با توان عملیاتی مختلف استفاده کنید و مواد لامل‌ها - آلومینیوم، اتلاف حرارت بهتری را فراهم می‌کند. فینینگ اصلی ماژول گرمایش همچنین امکان صداهای خارجی مختلف را که با انبساط خطی فلز در چرخه گرمایش - سرمایش، می‌تواند در سایر تولیدکنندگان یافت شود، از بین می‌برد. ماژول گرمایشی در یک محفظه قرار دارد که شامل نوار پشتی مقاوم در برابر حرارت و نوارهای آلومینیومی: بالایی و بسته‌بندی است. ماژول گرمایشی با استفاده از براکت‌ها در داخل جعبه نصب می‌شود. اتصالات فشاری، اتصالات گوشه منعطف 90 درجه و اتصالات حلقه‌ای مسی 180 درجه با کف گرم عرضه می‌شوند تا قسمت گرمایش را متصل کنند. سیستم گرمایش از کف آب گرم "Charley" امکان مونتاژ اتصالات را با لحیم کاری فراهم می‌کند که برای آن از عناصر لحیم کاری استاندارد برای لوله مسی 15 میلی‌متری استفاده می‌شود.
